Заливка векторных фигур

Векторные инструменты предназначены для создания разнообразных геометрических или произвольных фигур, которые находятся на отдельном векторном слое. Фигуры можно заливать цветом или градиентом. Параметры заливки влияют на все фигуры выбранного векторного слоя.

Параметры заливки фигуры

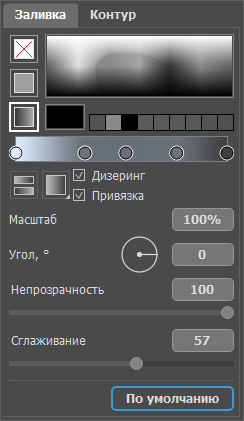

Настройки окрашивания фигур будут показаны при нажатии значка справа от названия выбранного векторного слоя или кнопки на Панели опций в закладке Заливка. Параметры будут применены к выбранному векторному слою.

Типы заливки:

Нет заливки . Созданная фигура будет прозрачной.

Нет заливки

Заливка цветом . Созданная фигура будет окрашена в один цвет.

Заливка цветом

Цвет заливки можно выбрать в спектральном поле - при подведении к нему курсор принимает форму пипетки. Чтобы установить новый цвет, достаточно щёлкнуть пипеткой внутри поля.

В прямоугольной пластине ниже указывается выбранный цвет. При двойном клике по ней вызывается диалог выбора цвета. Последние выбранные цвета находятся в полях рядом.

Заливка градиентом . Созданная фигура будет окрашена выбранным градиентом.

Заливка градиентом

Указание цветов градиента производится с помощью градиентной полосы. При клике по ней левой кнопкой мыши создается цветная точка, для которой можно указать цвет и прозрачность. Настройка параметров каждой из точек производится в меню, вызываемом двойным кликом мыши по ней.

Также заливку фигуры градиентом можно произвести с помощью инструмента Градиент . Для этого выберите его на Панели инструментов и используйте на векторном слое. Настраивать градиент можно как с помощью параметров инструмента, так и с помощью параметров заливки фигуры.

Параметры градиентной заливки:

Тип градиента:

- линейный ,
- радиальный ,
- угловой ,
- зеркальный ,
- ромбовидный .

Кнопка Обратить . При нажатии кнопки порядок цветов градиента изменится на противоположный.

Прямой порядок цветов градиента

Обратный порядок цветов градиента

Чек-бокс Дизеринг. При активации чек-бокса градиент сглаживается, уменьшается количество полос.

Чек-бокс неактивен

Чек-бокс активен

Чек-бокс Привязка. При активном чек-боксе градиент привязан к фигуре и будет перемещаться вместе с ней. При неактивном - привязывается к документу и при перемещении фигуры будет оставаться на одном месте. При включении/выключении чек-бокса градиент может масштабироваться.

Чек-бокс неактивен

Чек-бокс активен

Масштаб (10-150%). Параметр задает расстояние между крайними точками градиента. По умолчанию 100% и совпадает с размерами фигуры.

Масштаб = 20
Масштаб = 120

Угол (-180..180). Параметр позволяет вращать градиент. При удерживании клавиши Shift угол будет меняться с шагом в 5^o, при удерживании Ctrl - с шагом 10^o.

Угол = 30
Угол = 90

Сглаживание (0-100). Параметр сглаживает переходы между отдельными цветами и оттенками цветов, делая градиент более гладким.

Сглаживание = 10
Сглаживание = 100

Непрозрачность (0-100). Параметр является общим для обоих типов заливки и задает общую непрозрачность заливки: чем меньше его значение, тем бледнее и прозрачнее цвет фигур выбранного слоя.

Непрозрачность = 40

Непрозрачность = 90

Чтобы обвести выбранную фигуру цветным контуром, нужно в диалоговом окне настроить параметры в закладке Контур.
