Инструмент Звезда предназначен для создания векторного контура в виде звезды.

Основные настройки инструмента показываются на Панели опций над Окном изображения. Полный список параметров вызывается нажатием иконки инструмента на Панели опций (или клавишей F5).

Ознакомиться с общими параметрами векторных инструментов можно здесь.

Кроме этого доступны следующие параметры:

Вписать в круг. При активном чекбоксе создается звезда, вписанная в эллипс, при неактивном - в прямоугольник.

Чекбокс неактивен

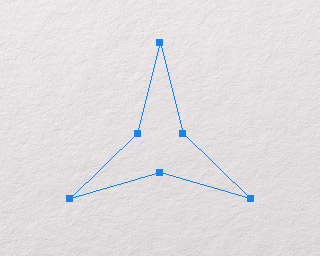

Чекбокс активен

Вершины (3-100). Параметр задает количество лучей звезды.

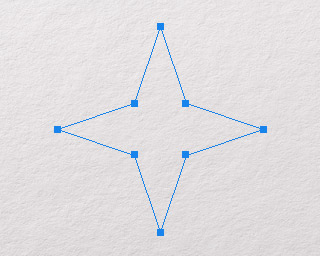

Вершины = 4

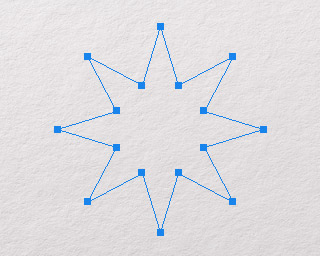

Вершины = 8

Форма лучей (1-100). При уменьшении параметра внутренние углы сдвигаются внутрь, к центру фигуры, при увеличении - наружу, от центра.

Форма лучей = 25

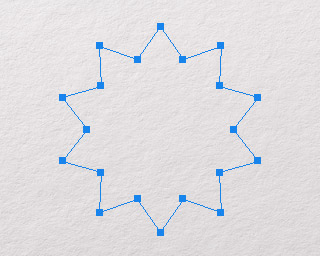

Форма лучей = 75

Радиус (0-5000). Параметр задает радиус скругления вершин.

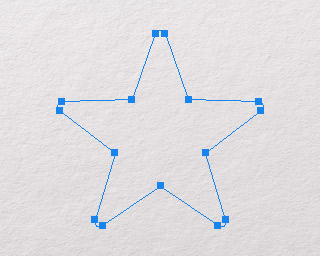

Радиус = 5
Радиус = 15

Внутреннее скругление. При включении чекбокса скругляются внутренние углы звезды.

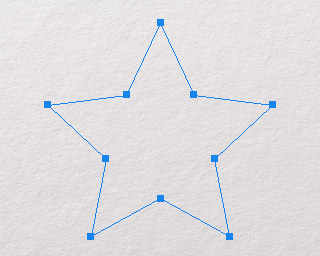

Чекбокс неактивен

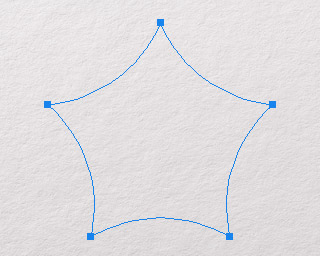

Чекбокс активен

В выпадающем списке Стиль выбрать способ создания фигуры:

Свободно. Фигура определяется перемещением курсора.

Круг. Позволяет создать равностороннюю звезду. Можно активировать/деактивировать удерживанием клавиши Shift.

Отношение сторон. Позволяет создать фигуру, вписанную в прямоугольник с заданным соотношением ширины и высоты.

Заданный размер. Позволяет создать фигуру, вписанную в прямоугольник с заданными размерами (в пикселах).

Вращение. Позволяет вращать фигуру при ее создании.

Чекбокс От центра задаёт способ создания фигуры. Если чекбокс активен, контур появляется при движении от центра наружу. При выключенном чекбоксе контур создаётся движением от одного угла к другому.

Диалог с параметрами также появится при клике левой кнопкой мыши по изображению. Указать значения параметров и нажать кнопку Принять - фигура с заданными параметрами будет отрисована в выбранном месте. При нажатии кнопки Отмена диалог закроется без создания фигуры.

При удерживании клавиши Ctrl можно мышью выделить подконтур и переместить его. Если при этом удерживать клавишу Shift, можно выделить несколько подконтуров.

Также для изменения формы и положения созданного контура можно использовать инструменты редактирование контуров.
