Тоновые кривые

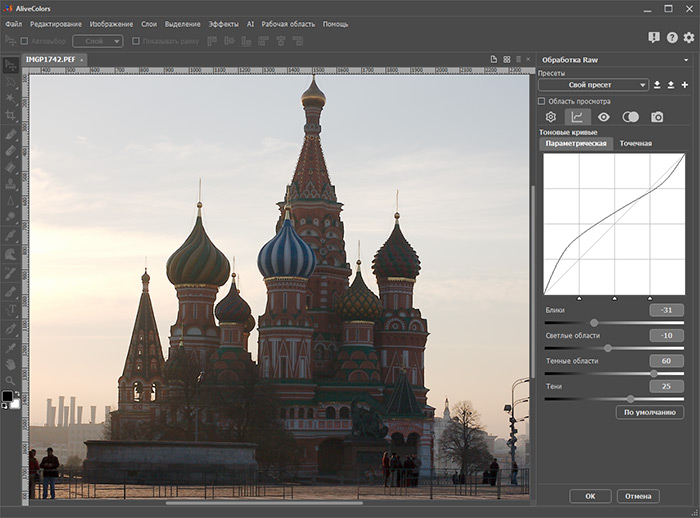

Вкладка Тоновые кривые используется для настройки яркости (тона) изображения. Кривые позволяют в широких пределах менять контрастность снимка, причем делать это не только для всей картинки в целом, но и для отдельных областей.

По умолчанию кривая представляет собой прямую линию, имеющую наклон 45^o и не отражает каких-либо изменений: первоначально заданные входные значения тона полностью совпадают с выходными значениями.

Если часть кривой расположена выше диагонали, соответствующая область изображения станет светлее. И, наоборот, если ниже – то темнее. Если вся кривая расположена выше диагонали, то соответственно все изображение будет светлее. Если ниже – то темнее.

Вкладка содержит две кривые: Параметрическую и Точечную, каждая из которых настраивается индивидуально.

Параметрическая кривая позволяет плавно менять яркость отдельных областей изображения. Воздействие на кривую осуществляется через изменение следующих параметров:

Параметры Светлые области и Темные области главным образом влияют на среднюю область кривой. Изменение этих параметров влияет на средне-светлые и средне-темные области изображения.

Параметры Блики и Тени влияют на крайние значения кривой. Изменение этих двух параметров влияет на самые светлые и самые темные области изображения.

Каждый параметр воздействует на определенную область кривой. Расширить или сузить диапазон воздействия конкретного параметра можно с помощью разделителей, расположенных на горизонтальной оси графика. Деление на области идет слева направо от самой темной к самой светлой.

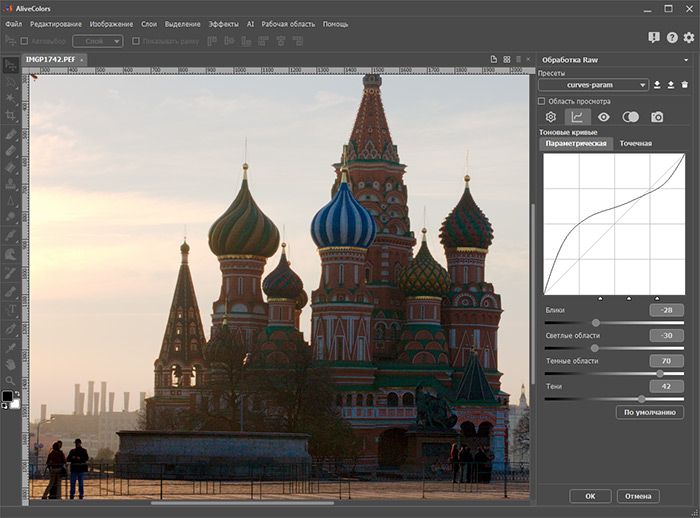

Изменение параметрической кривой

С помощью Точечной кривой можно более точно воздействовать на определенный диапазон яркостей. Изменение кривой производится с помощью установки и перемещения контрольных точек.

В списке Кривые можно выбрать одну из стандартных кривых, влияющих на яркость изображения. При добавлении точек вручную название в списке изменится на Свой пресет. При выборе значения По умолчанию все добавленные точки будут удалены, а кривая примет исходный вид.

Для каждой точки кривой под графиком отображаются Входное и Выходное значения яркости.

Входные значения яркости откладываются по горизонтали, а выходные значения по вертикали.

Если выходное значение яркости меньше входного, то область изображения, соответствующая данной точке кривой стала темнее (точка кривой находится ниже диагонали). Если же выходное значение больше входного - то светлее (кривая располагается выше).

Кривая изменится, если потянуть за одну из контрольных точек. Если не хватает заданных точек, всегда можно добавить необходимые в произвольных частях кривой, кликнув по ней левой кнопкой мыши. Чтобы удалить лишнюю точку необходимо щелкнуть по ней правой кнопкой мыши.

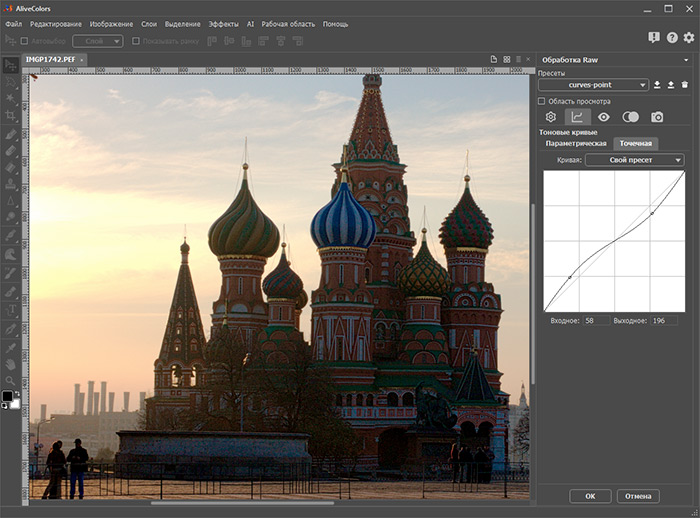

Изменение точечной кривой

Примечание. При изменении обеих кривых их воздействие на изображение суммируется.
