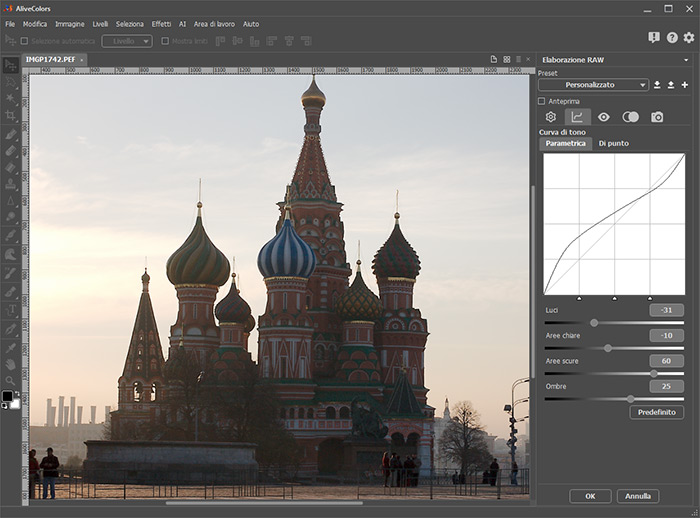

La scheda Curva di tono viene utilizzata per regolare la luminosità (gamma tonale) dell'immagine. Consente di regolare il contrasto non solo nell'intera immagine ma anche in modo selettivo.

Per impostazione predefinita, la curva è una linea retta con un angolo di 45^o e non riflette alcuna modifica. I valori del tono di ingresso specificati inizialmente corrispondono completamente ai valori di uscita.

Dove la curva è al di sopra della diagonale, queste aree dell'immagine diventano più chiare. Dove la curva è al di sotto della diagonale, queste aree dell'immagine diventano più scure. Se l'intera curva si trova sopra la diagonale, l'intera immagine diventa più chiara. Se l'intera curva si trova al di sotto della diagonale, l'intera immagine diventa più scura.



La scheda contiene due curve: Parametrica e Di punto. Le impostazioni per ciascuna curva vengono regolate individualmente.

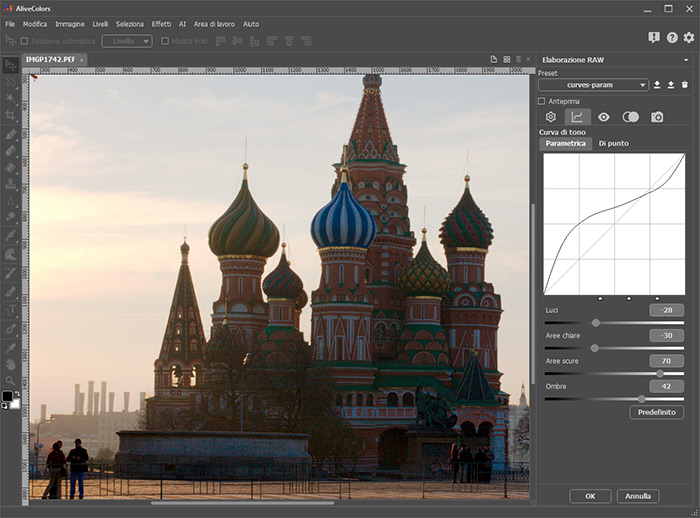

La Curva parametrica consente di modificare gradualmente la luminosità di alcune aree dell'immagine. Può essere modificata cambiando i seguenti parametri:

I parametri Aree chiare e Aree scure influiscono principalmente sull'area centrale della curva. La modifica di questi parametri influisce sulle aree medio-chiare e medio-scure dell'immagine.

I parametri Luci e Ombre influiscono sui valori estremi della curva. La modifica di questi parametri influisce sulle aree più chiare e più scure dell'immagine.

Ogni parametro influenza l'area specifica della curva. Per espandere o restringere l'intervallo di un parametro selezionato è possibile utilizzare i separatori sull'asse orizzontale del grafico. La divisione nelle aree va da sinistra a destra dall'area più scura a quella più chiara.

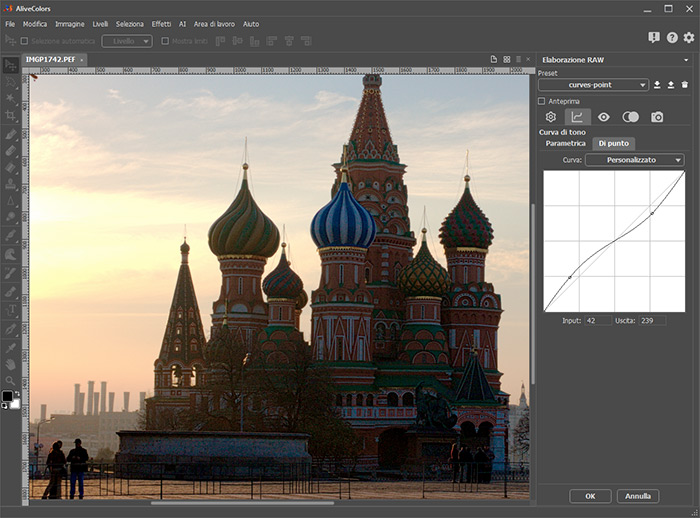

Usando la Curva di punto è possibile regolare con precisione una certa gamma di luminosità. La curva viene modificata impostando e spostando i punti di controllo.

Nell'elenco Curva selezionare una delle curve standard che influiscono sulla luminosità dell'immagine: Contrasto medio o Contrasto forte. Quando si aggiungono punti manualmente, il nome nell'elenco cambierà in Personalizzato.

Se si seleziona Predefinito tutti i punti aggiunti vengono eliminati e la curva viene reimpostata su neutra/lineare.

Per ogni punto della curva i valori di luminosità Input e Uscita vengono visualizzati sotto il grafico.

I valori di luminosità Input sono disposti orizzontalmente; i valori di Uscita sono disposti verticalmente.

Se il valore della luminosità in uscita è inferiore al valore in input, l'area dell'immagine corrispondente a questo punto della curva diventa più scura (il punto della curva è sotto la diagonale). Se il valore di uscita è maggiore di quello di input, diventa più chiaro (la curva è sopra la diagonale).

La curva cambierà se si trascina uno dei punti di controllo. Se non ci sono abbastanza punti specificati è possibile aggiungere punti extra in qualsiasi parte della curva facendo clic su di essa con il tasto sinistro del mouse. Per rimuovere un punto extra, fare clic con il tasto dx su di esso.



Nota: Quando si modificano entrambe le curve, il loro impatto viene cumulato.
