Tonwertkurve

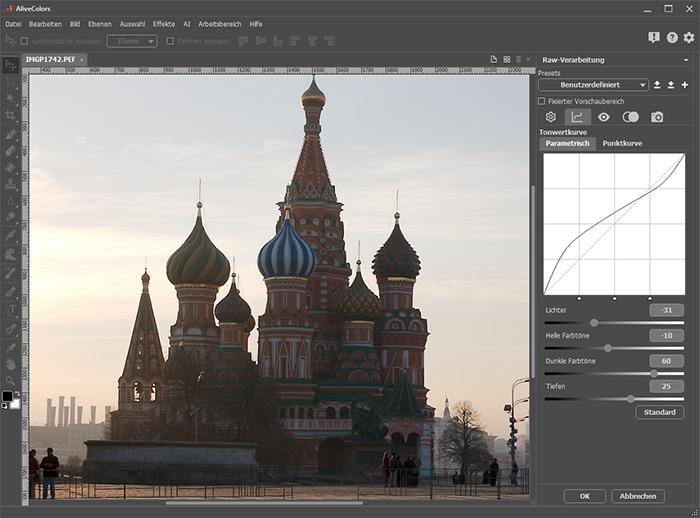

Die Registerkarte Tonwertkurve
wird verwendet, um die Helligkeit (Tonwertbereich) des Bildes einzustellen. Es ist möglich, den Kontrast nicht nur im ganzen Bild, sondern auch selektiv einzustellen.
Standardmäßig ist die Kurve eine gerade Linie im Winkel von 45o und gibt keine Änderungen wieder. Die ursprünglich angegebenen Eingangstonwerte stimmen vollständig mit den Ausgangswerten überein.
Wo die Kurve über der Diagonalen liegt, werden diese Bildbereiche heller. Wenn die Kurve unterhalb der Diagonalen liegt, werden diese Bildbereiche dunkler. Liegt die gesamte Kurve über der Diagonalen, wird das gesamte Bild heller. Wenn die gesamte Kurve unter der Diagonale liegt, wird das gesamte Bild dunkler.
Die Registerkarte enthält zwei Kurven: Parametrische und Punktkurve. Die Einstellungen für jede Kurve werden individuell angepasst.
Mit der parametrischen Kurve können Sie die Helligkeit bestimmter Bildbereiche stufenweise ändern. Die Kurve kann durch Ändern der folgenden Parameter eingestellt werden:
Die Parameter Helle Farbtöne und Dunkle Farbtöne betreffen hauptsächlich den mittleren Bereich der Kurve. Das Ändern dieser Parameter wirkt sich auf die mittelhellen und mitteldunklen Bereiche des Bildes aus.
Die Parameter Lichter und Tiefen beeinflussen die Extremwerte der Kurve. Das Ändern dieser Parameter wirkt sich auf die hellsten und dunkelsten Bildbereiche aus.
Jeder Parameter betrifft einen bestimmten Bereich der Kurve. Um den Bereich eines bestimmten Parameters zu erweitern oder einzuschränken, können Sie die Trennzeichen auf der horizontalen Achse des Diagramms verwenden. Die Einteilung in Bereiche verläuft von links nach rechts vom dunkelsten zum hellsten Bereich.

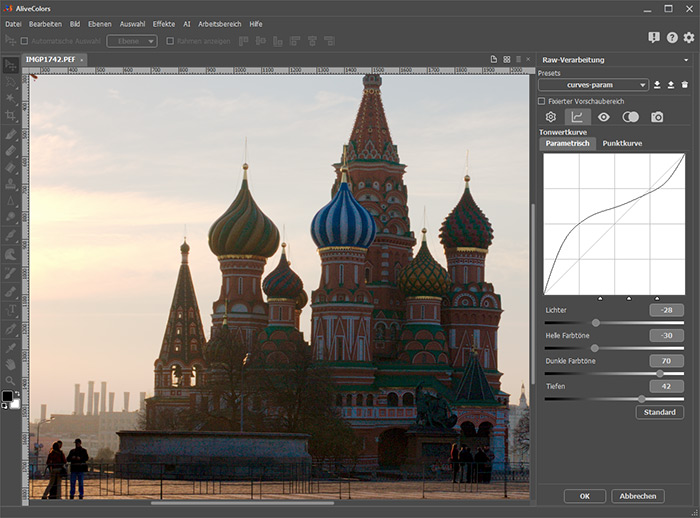

Anpassung der parametrischen Kurve
Mit der Punktkurve können Sie einen bestimmten Helligkeitsbereich präzise einstellen. Um die Kurve zu ändern, setzen und verschieben Sie die Kontrollpunkte.
In der Kurve-Liste können Sie eine der Standardkurven auswählen, die die Helligkeit des Bildes beeinflussen: Mittlerer Kontrast oder Starker Kontrast. Wenn Sie Punkte manuell hinzufügen, ändert sich der Name in der Liste in Benutzerdefiniert. Wenn Sie Standard auswählen, werden alle hinzugefügten Punkte gelöscht und die Kurve wird auf neutral/linear zurückgesetzt.
Für jeden Punkt der Kurve werden die Quellwerte und Zielwerte unter dem Diagramm angezeigt.
Die Quellwerte sind horizontal angeordnet; Die Zielwerte sind vertikal angeordnet.
Wenn der Zielwert kleiner als der Quellwert ist, wird der Bildbereich, der diesem Punkt der Kurve entspricht, dunkler (der Punkt der Kurve liegt unter der Diagonalen). Wenn der Zielwert größer als der Quellwert ist, wird der Bildbereich heller (die Kurve liegt über der Diagonalen).
Die Kurve ändert sich, wenn Sie einen der Kontrollpunkte ziehen. Wenn es nicht genügend Punkte gibt, können Sie die zusätzlichen Punkte hinzufügen, indem Sie mit der linken Maustaste auf die Kurve klicken. Um einen Extrapunkt zu entfernen, klicken Sie ihn mit der rechten Maustaste an.

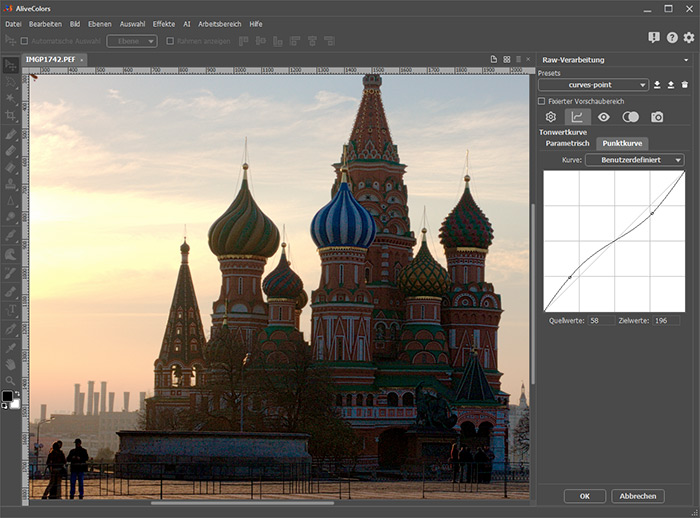

Anpassung der Punktkurve
Hinweis. Wenn Sie beide Kurven ändern, wird ihre Auswirkung kumuliert.
