Ausrichtungswerkzeuge

Um das Verschieben und Ausrichten von Objekten (Ebenen) und ausgewählten Bereichen zu erleichtern, verwenden Sie Lineale und ein Raster mit Hilfslinien. Die Ausrichtungslinien werden nur auf dem Bildschirm angezeigt; Sie können sie jederzeit deaktivieren.

Hilfslinien

Um die Ausrichtungseinstellungen anzupassen, verwenden Sie das Menü Arbeitsbereich im Bedienfeld:

Lineale. Wenn diese Option aktiviert ist, können Sie die Lineale an den Rändern des Bildfensters sehen. Durch Klicken mit der rechten Maustaste auf ein Lineal können Sie die Maßeinheiten (Pixel, Zoll, Zentimeter usw.) auswählen.

Markierungen auf den Linealen zeigen die Position des Cursors an.

Um den Ursprung (Null) zu ändern, platzieren Sie den Cursor über dem Schnittpunkt der Lineale in der oberen linken Ecke des Bildfensters und ziehen Sie diagonal zum gewünschten Punkt im Bild. Um den Standardursprung wiederherzustellen, doppelklicken Sie auf diese Ecke.

Raster. Wenn dieser Menüpunkt markiert ist, wird das Raster über dem Bild angezeigt. Der Ursprungspunkt des Rasters hängt vom Ursprung des Lineals ab.

Pixelraster. Wenn dieser Menüeintrag aktiviert ist, erscheint bei einem Maßstab von 600% und höher eine helle Kontur um jedes Pixel.

Hilfslinien... Der Befehl öffnet einen Dialog, in dem Sie Richtlinien erstellen, verschieben und löschen können.

Hilfslinien anzeigen. Wenn dieser Menüpunkt aktiviert ist, werden alle Hilfslinien im Bild angezeigt; andernfalls werden die Hilfslinien ausgeblendet. Durch das Ausblenden von Hilfslinien werden diese deaktiviert und es ist unmöglich, Objekte an ihnen auszurichten.

Hilfslinien sperren. Wenn dieser Menüpunkt markiert ist, kann man alle Hilfslinien sperren, um diese von der zufälligen Verschiebung zu schützen.

Hilfslinien löschen. Mit der Auswahl dieses Menüpunktes werden alle Hilfslinien entfernt.

Knüpfen. Diese Option vereinfacht das Positionieren eines Objektes, indem seine Kante ans zugewiesene Element festgebunden wird. Sie können Objekte innerhalb von 5 Pixeln um den Ankerpunkt verschieben, indem Sie das Mausrad drehen, während Sie die linke Maustaste gedrückt halten.

Knüpfen an... In der Drop-down-Liste Elemente legen Sie fest, an welche Elemente die Kanten des Objekts geknüpft werden:

- Raster;
- Hilfslinien;
- Auswahl;
- Ebenen;
- Dokument.

Arbeiten mit Hilfslinien:

Um eine horizontale oder vertikale Hilfslinie zu erstellen, platzieren Sie den Cursor über einem entsprechenden Lineal und ziehen Sie bei gedrückter linker Maustaste eine blaue Linie.

Sie können eine Hilfslinie auch im Dialogfeld erstellen. Rufen Sie den Dialog auf, indem Sie Arbeitsbereich -> Hilfslinien... auswählen oder in den Optionen des Verschieben-Werkzeugs auf die Schaltfläche klicken.

Geben Sie in den Feldern X und Y die Position des Drehzentrums der Hilfslinie und im Feld Winkel den Drehwinkel an. Bei einem Winkelwert von = 0^o wird eine horizontale Hilfslinie erstellt, bei einem Wert von 90^o wird eine vertikale Hilfslinie erstellt. Klicken Sie auf die Schaltfläche Hinzufügen, um dem Bild eine Hilfslinie hinzuzufügen.

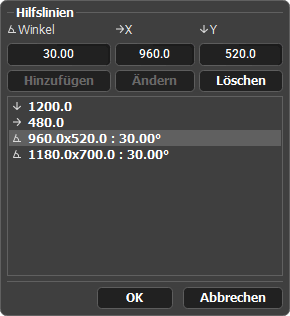

Liste der Hilfslinien

Sie können die Hilfslinien mit dem Verschieben-Werkzeug verschieben. Wenn Sie mit der Maus über eine Hilfslinie fahren, werden diese Steuerelemente angezeigt:

Runde Markierungen werden zum Drehen der Richtlinie verwendet. Wenn Sie mit der Maus darüber fahren, ändert sich der Cursor in . Wenn Sie die linke Maustaste gedrückt halten und den Cursor bewegen, dreht sich die Hilfslinie um die Mitte. Sie können den Drehpunkt mit der Maus entlang der Hilfslinie verschieben.

Mit den quadratischen Markierungen an den Enden der Linie können Sie die Neigung der Hilfslinie anpassen. Wenn Sie mit der Maus darüber fahren, ändert sich der Cursor zu . Halten Sie die linke Maustaste gedrückt und bewegen Sie den Cursor, um den Neigungswinkel der Hilfslinie zu ändern.

Wenn Sie mit der Maus über eine Linie fahren, erscheint der Cursor als und die Hilfslinie kann verschoben werden. Wenn Sie die Strg-Taste gedrückt halten, verschiebt sich die Hilfslinie in 10-Pixel-Schritten.

Um eine Kopie einer Hilfslinie zu erstellen, halten Sie beim Verschieben die Tasten Umschalt+Alt gedrückt.

Sie können auch die Position der Hilfslinie im Dialogfeld ändern. Wählen Sie die Zeile in der Liste aus, legen Sie neue Werte in den Feldern X, Y und Winkel fest und klicken Sie auf die Schaltfläche Ändern.

Um eine Hilfslinie zu entfernen, ziehen Sie sie aus dem Arbeitsbereich oder wählen Sie sie aus der Liste aus und klicken Sie auf die Schaltfläche Löschen.

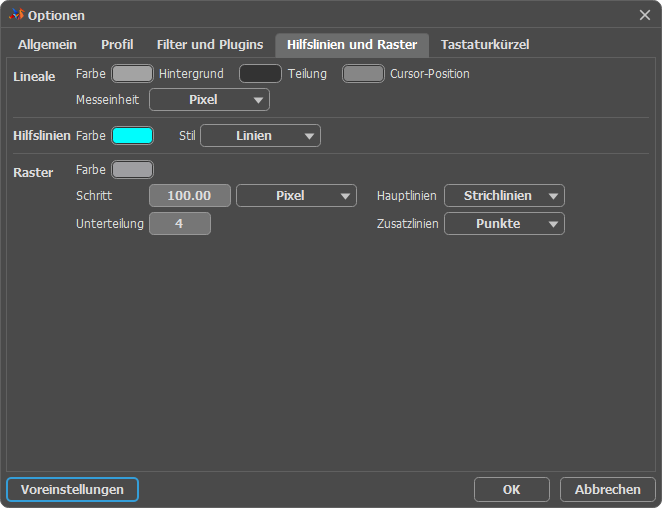

Die Schaltfläche in der oberen rechten Ecke des Programmfensters sowie der Datei - Optionen... Befehl rufen das Optionen-Dialogfeld auf. Wechseln Sie zur Registerkarte Hilfslinien und Raster, um Lineale, Hilfslinien und Raster anzupassen.
